H1Z2Z2-K có nghĩa là gì? Giải thích mã cáp năng lượng mặt trời

Ý nghĩa của H1Z2Z2-K trong một câu

Mã được đọc từ họ cáp và bối cảnh điện áp-được xếp hạng đối với các lớp vật liệu và cấu trúc dây dẫn của nó. Một giải mã thực tế được hiển thị dưới đây.

Lưu ý nguồn: Việc giải thích chỉ định được hỗ trợ bởi giải thích kỹ thuật của nhà sản xuất cáp và được kiểm tra chéo-với dữ liệu sản phẩm EN 50618 từ các nhà sản xuất uy tín.^[3][4]

Cách đọc ký hiệu H1Z2Z2-K

H1: ký hiệu hài hòa 1,5 kV DC

H1 thường được trình bày trong tài liệu kỹ thuật của nhà sản xuất dưới dạng ký hiệu hài hòa 1,5/1,5 kV DC. Định dạng điện áp ghép nối có vấn đề. U₀/U biểu thị điện áp định mức giữa dây dẫn và đất và giữa các dây dẫn. Trong dữ liệu cáp PV, định mức AC tương ứng thường được nêu là 1,0/1,0 kV, trong khi định mức DC là 1,5/1,5 kV.^[3][4]

Điều đó không có nghĩa là nhà thiết kế có thể bỏ qua việc tính toán điện áp-tối đa. Điện áp mạch-mở nhiệt độ-lạnh của mảng PV, giới hạn biến tần, định mức đầu nối và mọi thành phần khác trong mạch vẫn phải được phối hợp. Xếp hạng áp dụng thấp nhất có thể hạn chế thiết kế.

Z2 đầu tiên: cách điện liên kết chéo halogen-tự do{2}}

Z2 đầu tiên đề cập đến lớp cách điện xung quanh dây dẫn. 'Liên kết chéo' mô tả cấu trúc polyme được thiết kế để có độ ổn định nhiệt và cơ học cao hơn so với vật liệu không có-liên kết chéo-có thể so sánh được. 'Không chứa halogen' liên quan đến hệ thống vật liệu và các đặc tính thoát ra từ đám cháy của nó; khẳng định cáp không-không cháy được không phải là khẳng định.

Chất liệu chính xác có thể khác nhau tùy theo thiết kế sản phẩm. Một nhà sản xuất có thể sử dụng hệ thống polyolefin liên kết chéo; một cái khác có thể xác định HEPR-được liên kết chéo. Đối với thông số kỹ thuật mua hàng, hãy sử dụng cách diễn đạt trong biểu dữ liệu đã được phê duyệt thay vì thay thế tên vật liệu chung.

Z2 thứ hai: vỏ ngoài liên kết halogen-chéo tự do-

Z2 thứ hai đề cập đến lớp bảo vệ bên ngoài. Vỏ bọc được tiếp xúc với việc xử lý, ánh sáng mặt trời, chu kỳ nhiệt độ, độ ẩm và các điều kiện tại chỗ khác. EN 50618 đề cập đến một tập hợp các thử nghiệm liên quan đến điện, nhiệt, cơ, thời tiết và lửa- đã xác định, nhưng các sản phẩm riêng lẻ có thể có các tuyên bố hoặc phân loại bổ sung.^[1][4]

Sự khác biệt này rất quan trọng trong các tài liệu đấu thầu. Vỏ bọc Z2 tự nó không tạo ra phản ứng CPR cụ thể-đối với-loại lửa, yêu cầu về nước AD8, khả năng bảo vệ loài gặm nhấm hoặc-phù hợp chôn cất trực tiếp. Đây là những tuyên bố-cụ thể về sản phẩm cần có bằng chứng riêng.

-K: dây dẫn đồng đóng hộp{2}}loại 5 linh hoạt

Hậu tố -K xác định cấu trúc dây dẫn linh hoạt. Cáp năng lượng mặt trời H1Z2Z2-K thường sử dụng đồng mạ thiếc loại 5 theo tiêu chuẩn IEC 60228. Các sợi mịn cải thiện tính linh hoạt trong quá trình định tuyến và kết cuối, trong khi lớp mạ thiếc hỗ trợ cấu trúc dây dẫn cần thiết cho loại cáp này và có thể cải thiện khả năng chống oxy hóa bề mặt trong các môi trường đòi hỏi khắt khe.^[3][4]

Loại 5 không có nghĩa là 'cấp điện cao hơn' so với dây dẫn rắn; nó là một hạng mục xây dựng. -K cũng không cho bạn biết cáp là 4 mm² hay 6 mm². Mặt cắt ngang và điện trở tối đa của dây dẫn phải xuất hiện ở nơi khác trong phạm vi đánh dấu, biểu dữ liệu và chứng chỉ.

EN 50618 bổ sung thêm những gì ngoài mã

EN 50618 là tiêu chuẩn Châu Âu dành riêng cho cáp điện cho hệ thống quang điện. Phạm vi của nó bao gồm các cáp nguồn một lõi, linh hoạt có lớp cách điện và vỏ bọc được liên kết chéo cho phía DC của hệ thống PV ở điện áp DC danh định là 1,5 kV giữa các dây dẫn và giữa dây dẫn và đất. Việc áp dụng BSI giống hệt với EN 50618:2014.^[1]

Khung tiêu chuẩn vượt xa một cái tên trên áo khoác. Tùy thuộc vào các điều khoản áp dụng và thiết kế sản phẩm, việc đánh giá bao gồm kiểm tra điện trở và điện áp, điện trở cách điện, hoạt động-DC dài hạn, điều khiển kích thước, hiệu suất cơ học, các đặc tính liên quan đến thời tiết và lửa-. Dữ liệu của nhà sản xuất đối với các sản phẩm được chứng nhận minh họa phạm vi rộng của các thử nghiệm này, bao gồm điện trở dây dẫn, khả năng chịu điện áp, mức độ tiếp xúc với tia cực tím và ôzôn, trạng thái lạnh và độ bền của bản in.^[4]

IEC 62930 là tiêu chuẩn quốc tế liên quan dành cho cáp quang điện-lõi chéo-liên kết đơn có điện áp lên đến 1,5 kV DC. IEC nêu rõ nhiệt độ dây dẫn tối đa liên tục bình thường là 90 độ và giới hạn hoạt động ở 120 độ trong tổng thời gian tích lũy là 20.000 giờ. Đó là mức cho phép nhiệt đặc biệt, không phải là mục tiêu thiết kế cho hoạt động thường lệ.^[2]

hiện tại của SINELINKCáp năng lượng mặt trời EN 50618 H1Z2Z2-Ktrang sản phẩm liệt kê các-mặt cắt ngang và giá trị điện trở-của dây dẫn có sẵn. Hãy coi trang đó là điểm nhập sản phẩm, sau đó yêu cầu bảng dữ liệu được kiểm soát và chứng chỉ phù hợp với đơn đặt hàng được đề xuất.

H1Z2Z2-K không cho bạn biết điều gì

Đây là bài học mua sắm hữu ích nhất trong toàn bộ bài viết: việc chỉ định thu hẹp họ cáp nhưng không khép lại phần đánh giá kỹ thuật.

• Mặt cắt-cáp.Mã này không phân biệt kích thước mm2 1,5, 2,5, 4, 6, 10 hoặc lớn hơn.
• Khả năng chuyên chở-hiện tại.Độ khuếch đại phụ thuộc vào mặt cắt-, nhiệt độ dây dẫn, nhiệt độ môi trường, cách nhóm và phương pháp lắp đặt.
• Giảm điện áp.Chiều dài tuyến đường, dòng điện hoạt động và điện trở dây dẫn phải được tính toán cho mạch thực tế.
• Khả năng tương thích của đầu nối.Cả mặt cắt ngang{0}}của dây dẫn và đường kính ngoài của cáp hoàn thiện phải phù hợp với phạm vi được phê duyệt của đầu nối.
• Phân loại CPR.Phản ứng của cáp-đối với-loại cháy phải được hỗ trợ bởi Tuyên bố về hiệu suất và tài liệu hiện hành.
• Phê duyệt chôn cất-trực tiếp.Một số sản phẩm có thêm bằng chứng chôn cất trực tiếp; chỉ riêng việc chỉ định không cấp nó.
• Ngâm nước vĩnh viễn.Khả năng chống ẩm hoặc ngoài trời không tự động giống như yêu cầu bồi thường AD8 hoặc ngâm nước{1}}thường xuyên.
• Tình trạng chứng chỉ.Việc đánh dấu không chứng minh rằng chứng chỉ là hiện hành, rằng nhà máy được nêu tên được bảo hành hoặc kích thước đặt hàng nằm trong phạm vi áp dụng.

Nếu dự án đang so sánh một chỉ định cũ hơn, hãy xem lạiPV1-F so với H1Z2Z2-Ktrước khi viết bản mô tả mua sắm. Việc so sánh phải được thực hiện theo tiêu chuẩn, điện áp, kết cấu và chứng chỉ được ghi lại-chứ không chỉ theo tên sản phẩm.

Nhóm EPC và Mua sắm nên xác minh cáp như thế nào

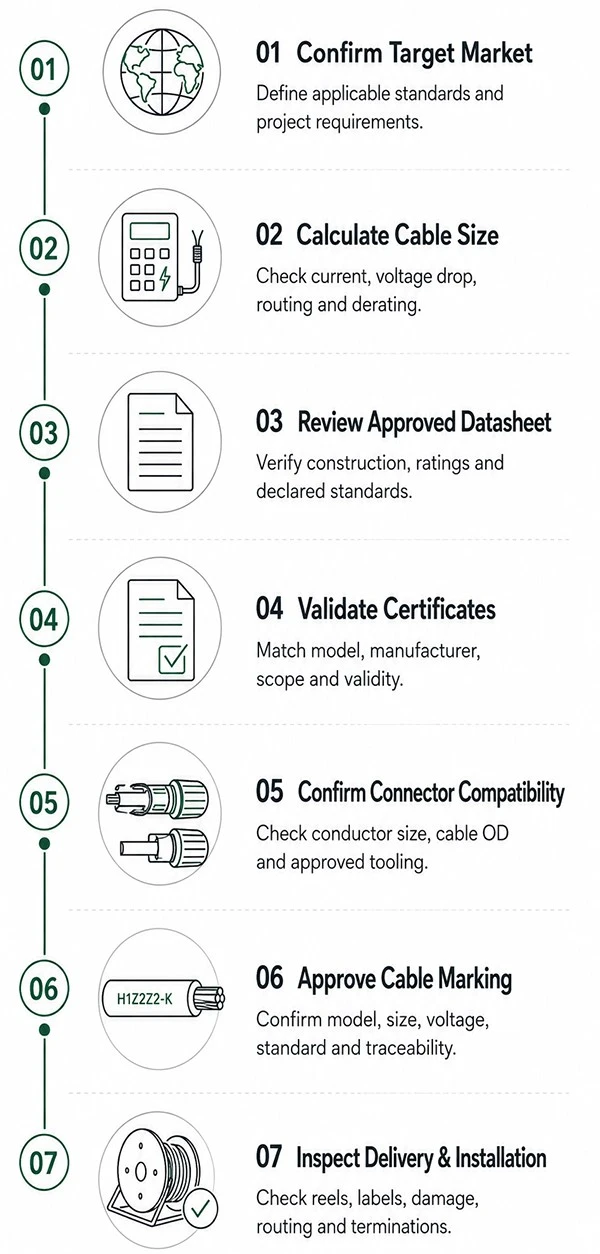

Trình tự xác minh thực tế sẽ chuyển từ yêu cầu của dự án sang cáp vật lý. Thật hấp dẫn khi bắt đầu bằng bản PDF chứng chỉ của nhà cung cấp, nhưng điều đó có thể khiến nhóm xác minh sai sót rất hiệu quả.

Đối với các gói EPC lớn hơn,giải pháp cáp nhà máy quang điệnTrang này có thể đóng vai trò là cầu nối thương mại từ bài viết kỹ thuật này tới các yêu cầu về cáp DC, đầu nối và tài liệu dự án phối hợp.

Cách đọc dấu trên vỏ cáp

Dấu hiệu sản xuất có thể chứa nhiều thông tin hơn bản thân tên gọi. Trình tự chính xác sẽ khác nhau tùy theo sản phẩm và chương trình chứng nhận, nhưng người đánh giá cần có đủ dữ liệu để kết nối cáp vật lý với các tài liệu được phê duyệt.

• Nhà sản xuất hoặc thương hiệu có thể truy nguyên: phải phù hợp với chủ sở hữu chứng nhận hoặc mối quan hệ cung cấp được ghi lại.
• Ký hiệu: xác nhận dòng cáp ghi trên vỏ.
• Số lượng lõi và mặt cắt ngang:{0}}ví dụ: 1 × 6 mm².
• Điện áp và tiêu chuẩn định mức: phải phù hợp với thông số kỹ thuật của dự án và bảng dữ liệu đã được phê duyệt.
• Thông tin chứng nhận: xác minh nó trong cơ sở dữ liệu hiện tại của nhà phát hành nếu có.
• Truy xuất nguồn gốc sản xuất: năm, lô, lô, đánh dấu đồng hồ hoặc các thông tin nhận dạng khác sẽ hỗ trợ việc kiểm tra và xử lý khiếu nại.

Không sao chép chuỗi minh họa vào đơn đặt hàng như thể đó là dấu hiệu cuối cùng của SINELINK. Chủ sở hữu sản phẩm phải chèn chú giải in chính xác đã được phê duyệt cho cáp và bao bì đã đặt hàng.

H1Z2Z2-K so với PV1-F: Đừng coi chúng là từ đồng nghĩa

Cả hai ký hiệu đều liên quan đến hệ thống dây quang điện phía DC{0}}nhưng chúng có lịch sử thông số kỹ thuật khác nhau. H1Z2Z2-K được liên kết với EN 50618, trong khi PV1-F thường được liên kết với phương pháp TÜV 2 PfG 1169 trước đó. Lịch sử đó rất hữu ích nhưng quyết định mua hàng hiện đại vẫn phải so sánh phạm vi chứng chỉ thực tế và dữ liệu sản phẩm.

Tránh tuyên bố chung chung rằng mọi cáp H1Z2Z2-K đều vượt trội hơn mọi sản phẩm PV1-F. Tuyên bố có thể bảo vệ được thu hẹp hơn: khi thông số kỹ thuật hiện tại của dự án yêu cầu EN 50618 và ký hiệu H1Z2Z2-K thì cáp được cung cấp phải tuân thủ rõ ràng yêu cầu đó. Nếu một phương án thay thế được đề xuất, người thiết kế hoặc cơ quan phê duyệt phải đánh giá nó.

Các lỗi đặc điểm kỹ thuật phổ biến

Đối với kết nối 1500 V DC, hãy xác nhận cáp và kiểu đầu nối chính xác với nhau. của SINELINKĐầu nối quang điện MC4-EVO 2 DC 1500Vlà bước tiếp theo phù hợp nhưng phạm vi cáp được phê duyệt của nhà sản xuất đầu nối và hướng dẫn lắp ráp vẫn có hiệu lực.
