Cách điện XLPE trong cáp nguồn AC: Tính chất vật liệu, kết cấu cáp và lựa chọn thực tế

Lớp cách điện XLPE giúp cáp điện duy trì khả năng cách điện và chống biến dạng khi dây dẫn nóng lên. Nó được sử dụng trong cáp kết nối biến tần, bảng phân phối, thiết bị công nghiệp và máy biến áp. Hiểu rõ về vật liệu giúp việc so sánh các thông số kỹ thuật của cáp trở nên dễ dàng hơn nhưng điều kiện xây dựng và lắp đặt hoàn chỉnh vẫn quyết định liệu cáp có phù hợp với dự án hay không.

Hướng dẫn này giải thích XLPE là gì, cách liên kết chéo thay đổi polyetylen như thế nào, nó liên quan như thế nào đến XLPO và những điều cần kiểm tra khi chọn cáp nguồn AC điện áp thấp{1}}hoặc trung áp{2}}. Ví dụ từDòng cáp AC SINELINKkết nối khoa học vật liệu với cấu hình sản phẩm thực tế.

Tại sao cách điện lại quan trọng trong cáp nguồn AC

Một dây dẫn mang dòng điện; vật liệu cách nhiệt ngăn cách dây dẫn đó về mặt điện với các dây dẫn, màn chắn và đất khác. Sự tách biệt này phải duy trì hiệu quả trong khi cáp chịu ứng suất điện, làm nóng và làm mát lặp đi lặp lại cũng như các lực cơ học liên quan đến việc lắp đặt.

Dòng điện tạo ra nhiệt trong dây dẫn. Cáp nóng lên bao nhiêu tùy thuộc vào tổn thất điện của nó và mức độ thoát nhiệt dễ dàng. Các dây cáp được nhóm chặt chẽ, môi trường xung quanh nóng và đất dẫn điện kém đều có thể khiến việc làm mát trở nên khó khăn hơn. Do đó, vật liệu cách nhiệt phải hoạt động như một phần của hệ thống nhiệt và điện chứ không phải là một mẫu vật liệu biệt lập.

Đối với nhà thầu hoặc người mua EPC, XLPE là điểm khởi đầu. Kiểm tra xem cáp hoàn chỉnh có khớp với mạch dự định hay không:

• Cách nhiệt:xác nhận cấp, kích thước và đánh giá điện áp.
• Bảo vệ bên ngoài:khớp vỏ bọc và các lớp bảo vệ với tuyến đường.
• Giới hạn cài đặt:xác nhận rằng cáp phù hợp cho việc lắp đặt theo kế hoạch.

Vật liệu phù hợp là điểm khởi đầu cho một thiết kế cáp đáng tin cậy.

XLPE là gì và liên kết chéo thay đổi polyetylen như thế nào

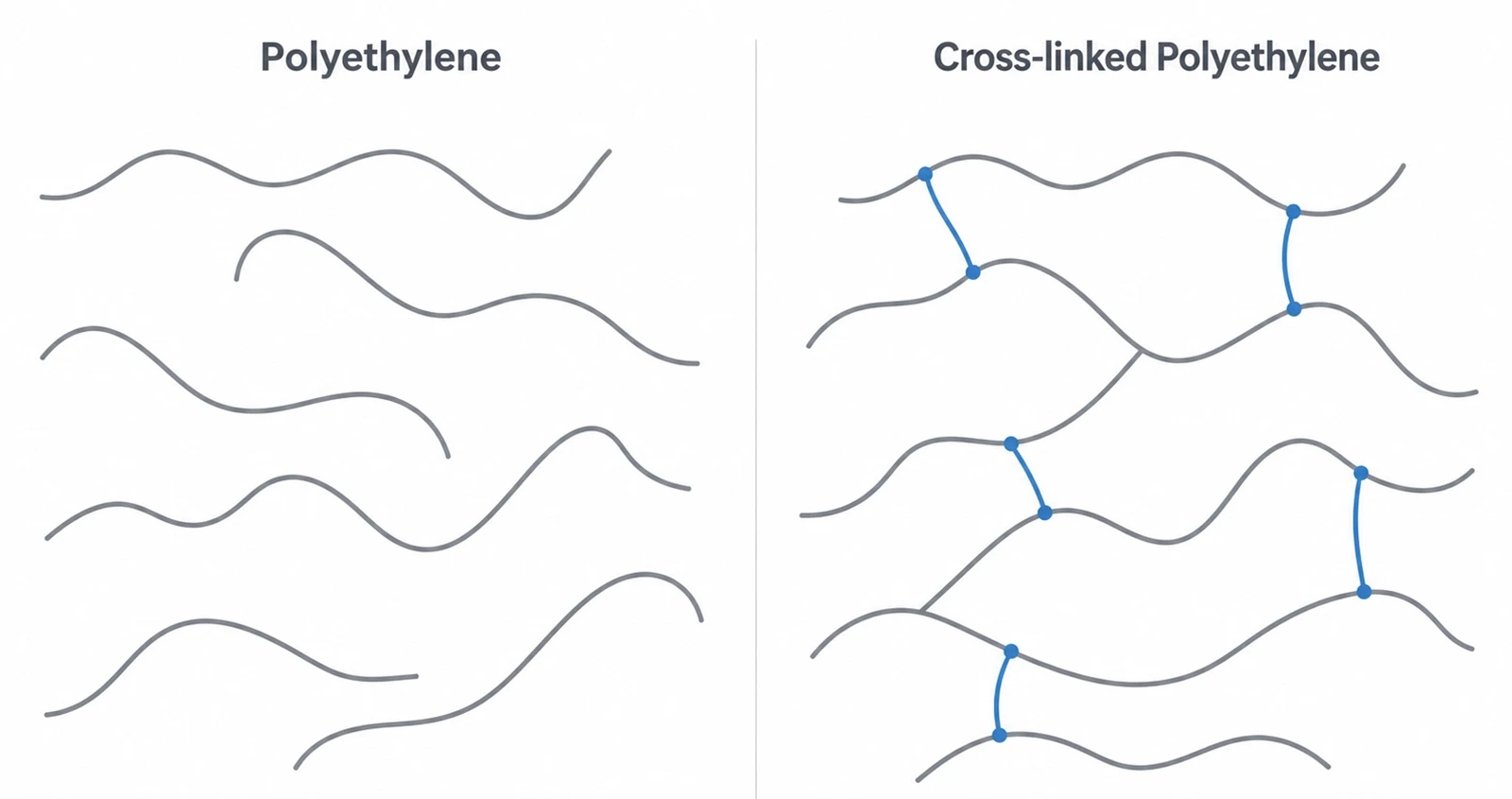

XLPE là viết tắt của-polyetylen liên kết chéo. Polyethylene hay PE là một loại polymer được tạo thành từ các chuỗi phân tử dài. PE nhựa nhiệt dẻo thông thường có thể mềm và chảy khi được làm nóng đủ. Liên kết chéo-tạo ra các kết nối hóa học giữa các chuỗi, tạo ra một mạng lưới hạn chế chuyển động của chúng.

Mạng thay đổi hành vi của vật liệu dưới nhiệt và tải. PE-liên kết chéo không chảy và thay đổi hình dạng giống như nhựa nhiệt dẻo thông thường khi các vùng tinh thể của nó tan chảy. Điều này giúp nó chống lại sự biến dạng nhiệt. Nó vẫn có thể bị mềm, già đi, oxy hóa hoặc xuống cấp nếu nhiệt độ hoặc mức độ tiếp xúc của nó vượt quá giới hạn của công thức và thiết kế cáp.

Do đó,-liên kết chéo không hứa hẹn khả năng chịu nhiệt độ không giới hạn. Các đặc tính cuối cùng cũng phụ thuộc vào nhựa nền, chất phụ gia, điều kiện sản xuất và mức độ-liên kết ngang. Lớp cách nhiệt hoàn thiện phải đáp ứng các thử nghiệm xác định thay vì chỉ mang tên XLPE.Evonik giải thích các cơ chế liên kết chéo-chính và ảnh hưởng của chúng đến độ ổn định của polyetylen.

So sánh XLPE và XLPO

XLPO có nghĩa là polyolefin liên kết chéo. Polyolefin là một họ polyme rộng hơn bao gồm polyetylen. Theo nghĩa hóa học rộng rãi đó, XLPE thuộc họ XLPO. Các thuật ngữ không phải là hai loại vật chất loại trừ lẫn nhau.

Tuy nhiên, trong thông số kỹ thuật của cáp, các tên được sử dụng ở các mức độ chi tiết khác nhau. XLPE xác định polyetylen là polyme cơ bản. XLPO là một mô tả rộng hơn có thể bao gồm các công thức hoặc hỗn hợp polyolefin khác nhau. Không có tên nào cung cấp công thức hoàn chỉnh hoặc đảm bảo phân loại ngọn lửa, khói hoặc thời tiết cụ thể.

Cáp năng lượng mặt trời có thể sử dụng các công thức XLPO ở cả lớp cách điện và vỏ bọc bên ngoài, với mỗi công thức được tối ưu hóa cho một công việc khác nhau. Cáp nguồn AC thông thường có thể sử dụng lớp cách điện XLPE bên dưới vỏ bọc PVC. Đây là những lựa chọn xây dựng khác nhau, không phải bằng chứng cho thấy một nhãn vật liệu nào đó tốt hơn trên toàn cầu.

Để biết quan điểm về-cáp năng lượng mặt trời, hãy đọc bài viết đồng hành của chúng tôi,XLPO trong cáp năng lượng mặt trời: Giải thích tính chất vật liệu và liên kết ngang chùm tia điện tử. Nó cung cấp phần giới thiệu có liên quan về XLPO và xử lý chùm tia điện tử; hướng dẫn hiện tại tập trung vào cách điện XLPE trong cáp nguồn AC.

XLPE nằm ở đâu trong cáp nguồn

Lớp cách điện và vỏ bọc dây dẫn có nhiệm vụ riêng biệt

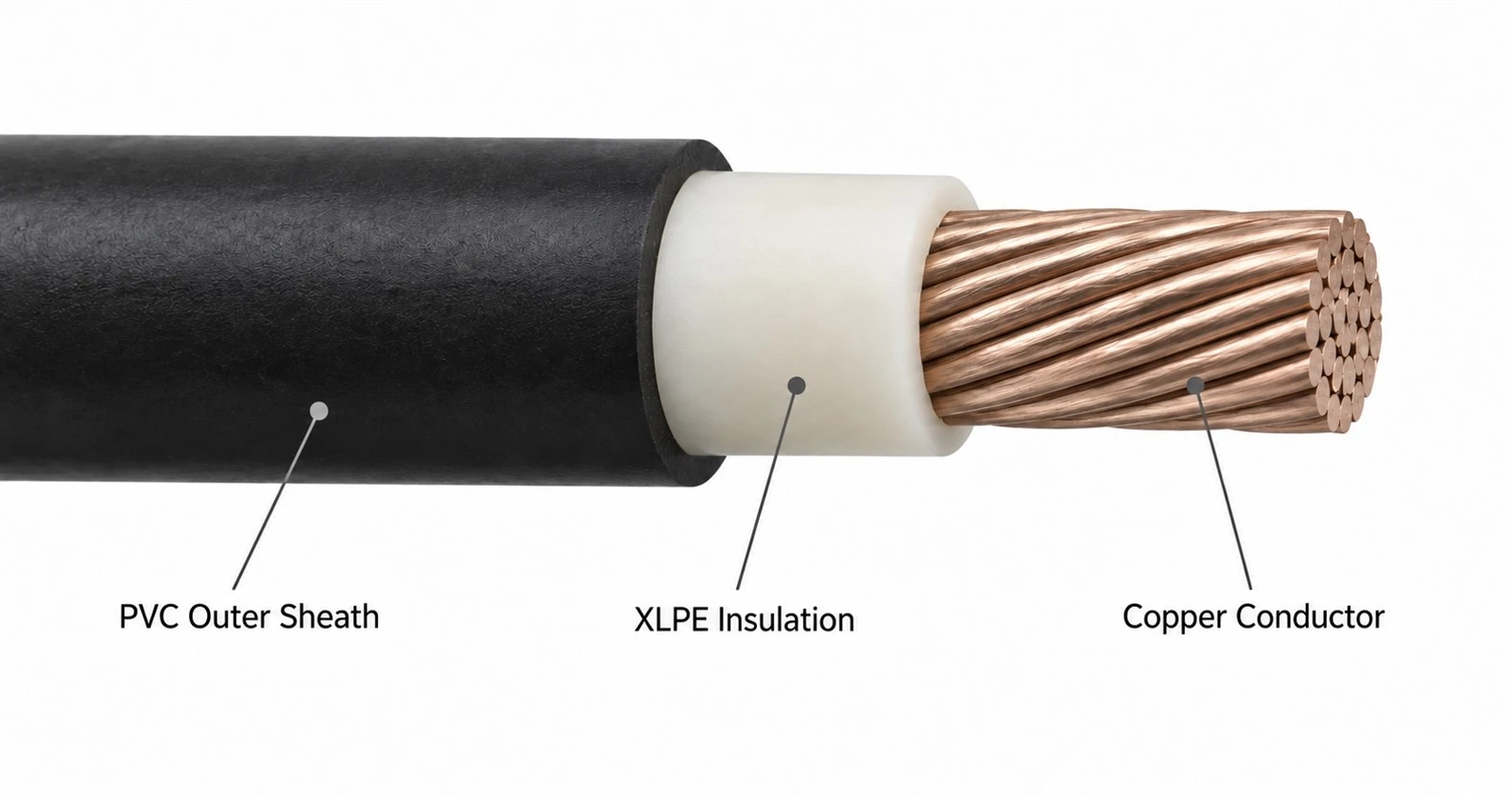

Cáp một lõi-điện áp thấp{1}}không có giáp điển hình có ba lớp chính, mỗi lớp có một nhiệm vụ riêng biệt:

• Dây dẫn:vận chuyển dòng điện.
• Cách điện XLPE:cung cấp vật liệu cách điện chính.
• Vỏ bọc bên ngoài:bảo vệ lõi cách điện chống lại các điều kiện bên ngoài được nêu trong thông số kỹ thuật của sản phẩm.

Ký hiệu Cu/XLPE/PVC đọc từ trong ra ngoài: dây dẫn đồng, cách điện XLPE và vỏ bọc PVC. Al/XLPE/PVC tuân theo logic tương tự với dây dẫn bằng nhôm. Do đó, cáp có thể chứa cả XLPE và PVC mà không có bất kỳ mâu thuẫn nào: hai vật liệu này phục vụ các chức năng khác nhau.

Cấu trúc đa lõi bổ sung thêm lõi cách điện, chất độn hoặc chất kết dính theo yêu cầu. Cáp bọc thép và cáp có màn chắn bổ sung thêm các thành phần khác. Các lớp này phải được xác định riêng lẻ khi xem xét bản vẽ hoặc báo giá.

Cách sản xuất vật liệu cách nhiệt XLPE

Quy trình sản xuất kết hợp hợp chất thích hợp với quá trình ép đùn và liên kết chéo có kiểm soát. Trình tự chính xác phụ thuộc vào quá trình. Sẽ là không chính xác khi cho rằng mọi cáp nguồn XLPE đều đi qua một đường chiếu xạ chùm tia điện tử.

Liên kết ngang Peroxide

Trong các hệ thống peroxide, quá trình gia nhiệt sẽ kích hoạt chất khởi đầu nhằm thúc đẩy sự kết nối giữa các chuỗi polymer. Các điều kiện ép đùn và bảo dưỡng phải ngăn chặn phản ứng sớm trong khi vẫn đạt được các đặc tính cách nhiệt như mong muốn. Độ sạch của vật liệu và quá trình xử lý ổn định đặc biệt quan trọng đối với cáp hoạt động ở mức điện áp cao hơn.

Một số thiết kế cáp được xử lý bằng peroxide-yêu cầu khử khí có kiểm soát để giảm-phản ứng của sản phẩm. Việc xử lý phụ thuộc vào hợp chất, độ dày cách nhiệt và thông số kỹ thuật; đây không phải là thời gian chung áp dụng cho tất cả các loại cáp XLPE. MỘTNghiên cứu thực tế về-sản phẩm phụ peroxideminh họa lý do tại sao việc khử khí lại là một vấn đề cần cân nhắc trong sản xuất trong cách điện-cáp cao áp.

Liên kết chéo Silane

Hệ thống silane sử dụng các phản ứng hóa học-được hỗ trợ bởi độ ẩm để hình thành mạng lưới. Hợp chất và lộ trình sản xuất xác định chức năng silane và chất xúc tác được đưa vào như thế nào. Quá trình bảo dưỡng có thể bao gồm việc tiếp xúc với độ ẩm có kiểm soát, với nhiệt độ và thời gian được quản lý để đạt được kết quả quy định.

Câu hỏi quan trọng trong sản xuất là liệu lớp cách nhiệt có đạt được các đặc tính cần thiết hay không. Chỉ hình thức bề mặt thôi thì không thể chứng minh được khả năng xử lý đạt yêu cầu.

Liên kết ngang chùm tia điện tử

Các electron năng lượng-cao có thể tạo ra các vị trí phản ứng trong hợp chất polyme thích hợp, cho phép hình thành liên kết giữa các chuỗi. Tuyến đường này yêu cầu quy trình xây dựng và tiếp xúc phù hợp với hình dạng cáp. Sự xuyên thấu của chùm tia, liều hấp thụ, sự truyền tải của cáp và độ đồng đều của độ phơi sáng đều quan trọng.

Bức xạ cũng có thể thúc đẩy sự phân cắt chuỗi và quá trình oxy hóa. Do đó, việc tiếp xúc nhiều hơn không tự động tốt hơn. Quy trình đủ điều kiện phải cân bằng việc hình thành mạng lưới dự định trước những thay đổi vật chất không mong muốn.

Chất lượng phụ thuộc vào kết quả hoàn thành

Trên các tuyến đường khác nhau, kiểm soát sản xuất bao gồm xử lý hỗn hợp, kích thước đùn, độ đồng tâm cách nhiệt, kiểm soát ô nhiễm và xác minh hành vi nhiệt và cơ học. Thử nghiệm tập hợp nóng-là một phương pháp phù hợp cho các tài liệu được liên kết chéo; thủ tục của nó được mô tả trongIEC 60811-507. Yêu cầu chấp nhận đến từ đặc điểm kỹ thuật cáp hiện hành. Chỉ một kết quả-hot set thành công không thể hiện sự tuân thủ hoàn toàn của cáp.

Tại sao XLPE được sử dụng rộng rãi để cách điện cáp

Hiệu suất điện

Công thức XLPE phù hợp mang lại khả năng cách điện mạnh mẽ và tổn thất điện môi thấp. Những đặc điểm này giúp giải thích việc sử dụng chúng trong phân phối điện. Lợi ích phụ thuộc vào việc cách điện được thiết kế và sản xuất chính xác: các chất gây ô nhiễm, khoảng trống và các bề mặt bị hư hỏng có thể làm giảm hiệu suất ngay cả khi vật liệu danh nghĩa là phù hợp.Borealis mô tả cấp cách điện XLPE dành riêng cho cáp AC trung thế{0}}.

Khả năng chịu nhiệt và ổn định kích thước

Liên kết chéo-giúp lớp cách nhiệt chống lại sự biến dạng dưới nhiệt độ cao và tải trọng cơ học. Nhiều loại cáp nguồn XLPE thông thường được chỉ định cho nhiệt độ dây dẫn liên tục tối đa là 90 độ. Thông số này mô tả dây dẫn chứ không phải không khí xung quanh và là thông số đánh giá để xác minh chính xác cáp.

Thiết bị đầu cuối và thiết bị được kết nối có thể áp đặt giới hạn nhiệt độ thấp hơn. Mức cách điện cao hơn của cáp không ghi đè lên những hạn chế đó. cácThảo luận của IET về xếp hạng cáp nhiệt rắngiải thích lý do tại sao khả năng tương thích của thiết bị lại quan trọng khi chọn khả năng mang-hiện tại.

Hiệu suất ngắn mạch và dài hạn

Bảo trì liên tục và điều kiện-ngắn mạch là những nhiệm vụ khác nhau. Một số thiết kế cáp XLPE được chỉ định cho phép nhiệt độ dây dẫn là 250 độ trong thời gian ngắn mạch giới hạn, thường lên đến năm giây. Đây không phải là mục tiêu hoạt động hoặc cho phép xảy ra tình trạng quá nhiệt liên tục. Công suất cho phép phải được kiểm tra dựa trên dòng điện sự cố, thời gian xử lý-thiết bị bảo vệ, kích thước dây dẫn và thông số kỹ thuật của cáp.

Hiệu suất lâu dài cũng phụ thuộc vào chất chống oxy hóa, nhiệt độ hoạt động, mức độ tiếp xúc với môi trường và tính toàn vẹn của cáp hoàn chỉnh. XLPE mang đến cho các nhà thiết kế khả năng tản nhiệt hữu ích nhưng nó không loại bỏ nhu cầu về kích thước và khả năng bảo vệ phù hợp.

So sánh cách điện XLPE và PVC

Một so sánh hữu ích giúp giữ cho chức năng không đổi: vật liệu cách nhiệt XLPE so với vật liệu cách nhiệt PVC. Việc so sánh vật liệu cách điện với vỏ bọc bên ngoài của cáp khác có thể dẫn đến những kết luận sai lệch.

Định mức nhiệt độ cách điện cao hơn có thể hỗ trợ dòng điện cho phép cao hơn trong các điều kiện thích hợp, nhưng không áp dụng mức tăng phần trăm chung. Phương pháp lắp đặt, nhóm, nhiệt độ môi trường và giới hạn thiết bị phải được đưa vào so sánh. Tương tự như vậy, không chỉ riêng tên vật liệu cũng không thể hiện được tính linh hoạt, tuổi thọ dự kiến ​​hoặc tổng chi phí lắp đặt.

Dây dẫn bằng đồng hoặc nhôm có lớp cách điện XLPE

Cách điện XLPE có thể được áp dụng cho dây dẫn bằng đồng hoặc nhôm. Việc lựa chọn dây dẫn ảnh hưởng đến điện trở, trọng lượng, kích thước và thiết kế kết nối; nó không làm thay đổi vai trò cơ bản của vật liệu cách nhiệt.

Với chiều dài và diện tích mặt cắt ngang bằng nhau, nhôm có điện trở cao hơn đồng. Do đó, có thể cần một phần nhôm lớn hơn để đáp ứng các yêu cầu tương tự về mạch điện. Việc lựa chọn thực tế phải thỏa mãn cường độ dòng điện, độ sụt điện áp và nhiệm vụ lỗi thay vì dựa vào một tỷ lệ thay thế duy nhất.

Mật độ thấp hơn của nhôm có thể làm giảm trọng lượng xử lý, đặc biệt là trên các máy cấp liệu lớn. Lợi ích tiềm năng về chi phí cần được đánh giá cùng với kích thước cáp lớn hơn, bố trí giá đỡ và thiết bị đầu cuối tương thích. Chuẩn bị bề mặt chính xác, lựa chọn đầu nối và quy trình siết chặt là những phần quan trọng của kết nối được lắp đặt.

của SINELINKCáp nguồn Al/XLPE/PVCcung cấp tùy chọn dây dẫn-nhôm có lớp cách điện XLPE và vỏ bọc PVC. So sánh nó với phiên bản đồng bằng cách sử dụng các yêu cầu mạch hoàn chỉnh và giao diện thiết bị, không chỉ giá dây dẫn.

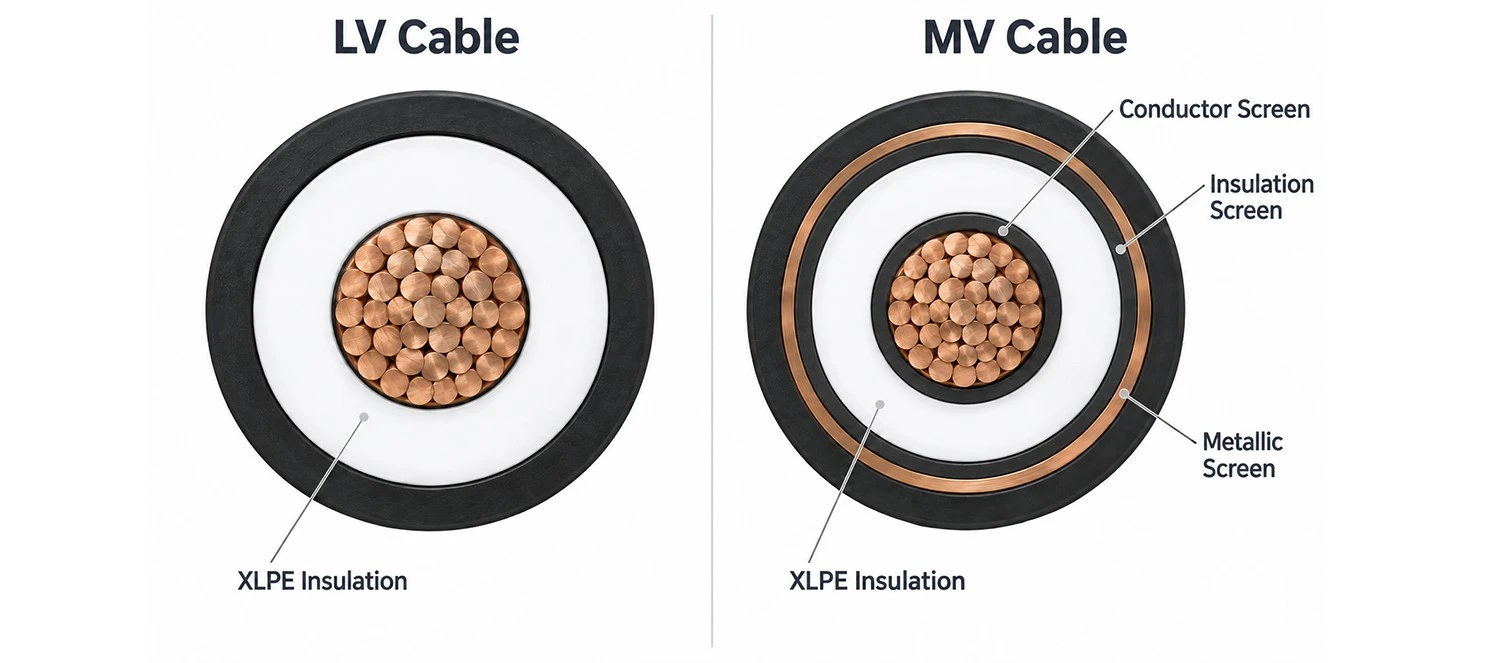

Tại sao cáp trung thế cần bổ sung các lớp

Khi ứng suất điện tăng lên, các bề mặt xung quanh lớp cách điện đòi hỏi phải có sự kiểm soát tốt hơn. Cáp trung thế{1}}có màn chắn điển hình bổ sung thêm các lớp bán dẫn xung quanh dây dẫn và lớp cách điện cũng như màn chắn kim loại. Chức năng của các thành phần này là khác nhau.

Màn chắn kim loại không thể thay thế cho áo giáp cơ khí. Mặt cắt-và cách bố trí liên kết của nó phải phối hợp với thiết kế điện. Các mối nối và đầu cuối cáp cũng cần có kích thước, mức điện áp định mức và các thành phần kiểm soát ứng suất-tương thích.

cácSINELINK MV Single{0}}Cáp không bọc cách điện XLPE lõi có dây dẫn bằng đồngsử dụng màn chắn bán dẫn, màn chắn băng đồng và vỏ bọc PVC. Đây là một ví dụ hữu ích về cách vật liệu cách điện tạo thành một phần của kết cấu-điện áp trung thế phối hợp.

Đọc kỹ chỉ định điện áp:

• U₀:điện áp định mức giữa dây dẫn và đất hoặc màn chắn.
• U:điện áp định mức giữa các dây dẫn.
• Uₘ:điện áp hệ thống tối đa liên quan.

Chọn mức đánh giá cho hệ thống và các điều kiện nối đất của nó; không suy ra sự phù hợp từ chữ XLPE.

Thông số kỹ thuật về vỏ bọc và lửa vẫn còn quan trọng

Các tuyến đường ngoài trời và chôn cất

Lớp cách điện XLPE bên trong cáp tự nó không tạo ra khả năng chống lại ánh sáng mặt trời, dầu, tiếp xúc với hóa chất hoặc ngâm liên tục. Những điều kiện đó liên quan đến vỏ bọc và các thành phần bảo vệ khác cũng như lớp cách nhiệt. Việc chôn trực tiếp đòi hỏi phải có thiết kế xây dựng và lắp đặt cáp phù hợp với các rủi ro thực tế về đất, nước và cơ học.

Cáp không có giáp có thể cần được bảo vệ cơ học bên ngoài. Cáp bọc thép vẫn cần được xử lý, uốn và kết thúc đúng cách. Đối với mạch điện xoay chiều một lõi-, vật liệu và cách bố trí áo giáp cần đặc biệt chú ý đến tổn thất từ ​​tính; thiết kế bọc thép-thép nhiều lõi không được sao chép bừa bãi thành một thông số kỹ thuật-lõi đơn.Công trình cáp bọc thép LV của Elandminh họa sự khác biệt này.

Đối với một ví dụ đa lõi, hãy xem lạiNăm cáp bọc thép XLPE-Core 3C+2 có dây dẫn bằng đồng. Xác nhận kích thước lõi, chức năng mạch và kết cấu áo giáp chính xác so với thiết kế của dự án.

Khả năng chống cháy với hàm lượng khói và halogen thấp

Các thông số kỹ thuật liên quan đến lửa- mô tả các thuộc tính khác nhau. Kiểm tra từng yêu cầu riêng biệt:

• Khả năng chống cháy:ngọn lửa lan truyền theo các thử nghiệm xác định.
• Ít khói:sự tạo khói.
• Yêu cầu không chứa halogen-:thành phần vật liệu liên quan hoặc các thử nghiệm khí quy định.
• Khả năng chống cháy hoặc tính toàn vẹn của mạch:tiếp tục chức năng điện trong điều kiện cháy quy định.

Polyetylen chưa biến tính không chứa halogen nhưng điều đó không làm cho mọi cáp cách điện XLPE{0}}là sản phẩm hoàn thiện ít khói, không halogen{2}}. Vỏ bọc PVC có chứa clo. Chất độn, băng keo và các thành phần phi kim loại-khác cũng phải được xem xét khi đưa ra-công bố hoàn chỉnh về cáp.

của SINELINKNgọn lửa LSZH-Cáp nguồn AC điện áp thấp{1}}kết hợp vật liệu cách nhiệt XLPE với cấu trúc-không khói, halogen-được chỉ định. Ghép biến thể đã chọn và bằng chứng thử nghiệm với hiệu suất chữa cháy được yêu cầu. Khả năng chống cháy không đảm bảo tính toàn vẹn của mạch khi có hỏa hoạn.

Điều gì ảnh hưởng đến tuổi thọ của vật liệu cách nhiệt XLPE

Lão hóa nhiệt tích tụ trong quá trình hoạt động. Tình trạng quá nóng kéo dài và kết nối kém có thể làm tăng tốc độ hư hỏng, trong khi vỏ bọc bị hư hỏng hoặc điều kiện lắp đặt không phù hợp có thể khiến cáp bị căng thêm. Tuổi thọ chung không thể được chỉ định chỉ từ tên vật liệu cách nhiệt.

Trong các ứng dụng điện áp trung bình{0}}, các khuyết tật và giao diện bất lợi có thể tập trung ứng suất điện. Phóng điện cục bộ có thể làm hỏng lớp cách điện cục bộ. Quá trình tạo cây bằng điện liên quan đến các đường dẫn liên quan đến phân nhánh-; trồng cây trong nước là một quá trình suy thoái khác liên quan đến độ ẩm và căng thẳng về điện. Các thuật ngữ này không được sử dụng thay thế cho nhau hoặc được coi là để mô tả mọi loại cáp bị đổi màu.

Cấp vật liệu và vấn đề xây dựng. Hợp chất chống thấm-cây-là những lựa chọn thiết kế riêng biệt và tính năng chặn-nước tách biệt với ký hiệu XLPE cơ bản. Việc lắp đặt và bảo trì phải bảo toàn hệ thống bảo vệ của cáp, bao gồm các vòng đệm, tính nguyên vẹn của vỏ bọc cũng như các mối nối và đầu cuối thích hợp.

Khi tình trạng cáp không chắc chắn, việc đánh giá phải tuân theo quy trình kiểm tra và thử nghiệm điện thích hợp. Hình ảnh bên ngoài hoặc-vỏ bọc bên ngoài không thể xác định tuổi thọ cách nhiệt còn lại. Lịch sử hoạt động, kết quả tải và kiểm tra cung cấp nhiều bằng chứng hữu ích hơn so với ước tính-tuổi thọ của dịch vụ không được hỗ trợ.Tổng quan về vật liệu-cáp của Borealiscung cấp thông tin cơ bản về hệ thống cách nhiệt và lựa chọn vật liệu.

Cách chỉ định cáp AC cách điện XLPE

Bắt đầu với nhiệm vụ mạch và thông tin tuyến đường, sau đó chọn công trình hoàn chỉnh. Vật liệu cách điện tương tự có thể được sử dụng trong các loại cáp có khả năng lắp đặt rất khác nhau.

Yêu cầu bằng chứng phù hợp với cáp đã đặt hàng

Yêu cầu hồ sơ khớp với cáp đã đặt hàng:

• Dây dẫn và kích thước:điện trở dây dẫn và kích thước cách điện.
• Hiệu suất điện:thử nghiệm điện áp áp dụng.
• Hiệu suất vật liệu:đặc tính kéo, thử nghiệm độ lão hóa và độ nóng-.
• Thiết kế điện áp trung thế{0}}được sàng lọc:các thử nghiệm điện được chỉ định cho thiết kế đó, bao gồm cả thử nghiệm phóng điện cục bộ-nếu có.

Các thử nghiệm định kỳ, mẫu và loại phục vụ các mục đích khác nhau. Người mua nên đồng ý hồ sơ sản xuất nào đi kèm với đơn đặt hàng và báo cáo-chứng nhận chất lượng thiết kế nào hỗ trợ đơn đặt hàng đó. Không nên giả định kết quả thử nghiệm đối với nguồn điện áp, nguồn xây dựng hoặc nguồn sản xuất khác bao gồm cáp được cung cấp.

Tiêu chuẩn áp dụng phải phù hợp với dải điện áp và thị trường.IEC 60502-1giải quyết các cáp điện cách điện-đùn có điện áp định mức 1 kV và 3 kV;IEC 60502-2giải quyết phạm vi 6 kV đến 30 kV có liên quan, với điện áp hệ thống tối đa liên quan. Ký hiệu 26/35(40,5) kV sẽ không được tự động hiển thị theo quy định của IEC 60502-2. Kiểm tra-tiêu chuẩn và phiên bản cụ thể của dự án. Thử nghiệm cài đặt nóng đề cập đến phương pháp thử nghiệm vật liệu, không phải là phê duyệt sản phẩm hoàn chỉnh.

Câu hỏi thường gặp

Hỏi: XLPE có giống với XLPO không?

XLPE xác định polyetylen liên kết chéo, trong khi XLPO là thuật ngữ rộng hơn polyolefin liên kết chéo. Polyethylene thuộc họ polyolefin, nhưng mô tả rộng rãi về XLPO không xác định được công thức chính xác. So sánh thông số kỹ thuật của sản phẩm và bằng chứng thử nghiệm thay vì chỉ dựa vào từ viết tắt.

Câu hỏi: Có phải mọi cáp XLPE đều không chứa halogen không?

Không. Có thể sử dụng vật liệu cách nhiệt XLPE bên dưới vỏ bọc PVC hoặc bên cạnh các thành phần chứa halogen-khác. Khiếu nại-cáp đã hoàn thiện phải tính đến các thành phần có liên quan và các thử nghiệm bắt buộc. Hiệu suất làm chậm-khói và cháy-thấp cũng cần có bằng chứng riêng.

Hỏi: Cáp cách điện XLPE có thể sử dụng ngoài trời hay chôn dưới đất?

Chúng có thể được thiết kế cho những ứng dụng đó, nhưng riêng XLPE thì không đủ để chứng minh sự phù hợp. Kiểm tra đặc tính vỏ bọc, khả năng tiếp xúc với nước, bảo vệ cơ học và các yêu cầu lắp đặt cho cáp chính xác. Chôn trực tiếp và lắp đặt trong ống ngầm được bảo vệ là những điều kiện khác nhau.

Câu hỏi: Có phải tất cả cáp XLPE đều được liên kết chéo bằng chùm tia điện tử không?

Không. Các quy trình peroxit, silan và chiếu xạ có thể được sử dụng với các hệ thống polyetylen phù hợp. Tuyến đường đủ điều kiện phụ thuộc vào công thức, hình dạng cáp và các yêu cầu về hiệu suất. Hỏi nhà cung cấp khi đặc điểm kỹ thuật của dự án yêu cầu một quy trình cụ thể.

Câu hỏi: Xếp hạng 90 độ có cho phép vận hành trong không khí 90 độ không?

Không. Nhiệt độ dây dẫn tối đa 90 độ sẽ tạo ra một khoảng cách nhiệt giữa môi trường xung quanh và dây dẫn. Dòng điện tạo ra thêm nhiệt nên dòng điện cho phép phụ thuộc vào môi trường và điều kiện làm mát. Giới hạn nhiệt độ đầu cuối cũng phải được tôn trọng.

Hỏi: Có phải vật liệu cách nhiệt XLPE luôn tốt hơn PVC?

Sự lựa chọn phù hợp phụ thuộc vào mạch điện, giới hạn nhiệt độ, yêu cầu lắp đặt và chi phí. XLPE cung cấp các đặc tính nhiệt và điện hữu ích nhưng cáp cách điện PVC{1}}tuân thủ có thể phù hợp với nhiệm vụ được chỉ định. So sánh các thiết kế cáp tương đương cho cùng một cài đặt.
