Cáp năng lượng mặt trời có thể được chôn dưới lòng đất?

Để có-tiêu chuẩn, kích thước dây dẫn, độ sụt điện áp, môi trường và đầu nối rộng hơn, hãy sử dụnghướng dẫn lựa chọn cáp năng lượng mặt trời DC. Bài viết này vẫn tập trung vào câu hỏi hẹp hơn: cần có bằng chứng và thiết kế tuyến đường nào trước khi cáp PV được đặt dưới mặt đất?

Sự khác biệt đó đóng vai trò quan trọng trong các trang trại năng lượng mặt trời, nhà để xe, hệ thống C&I gắn trên mặt đất và các dự án PV liên kết với pin. Các tuyến đường ngầm có thể tiếp xúc với độ ẩm dai dẳng, lũ lụt, hóa chất trong đất, đá, động vật gặm nhấm, nghiền nát, đào bới và tích tụ nhiệt. Một sợi cáp hoạt động tốt trên mái nhà vẫn có thể là sản phẩm không phù hợp khi tiếp xúc trực tiếp với đất.

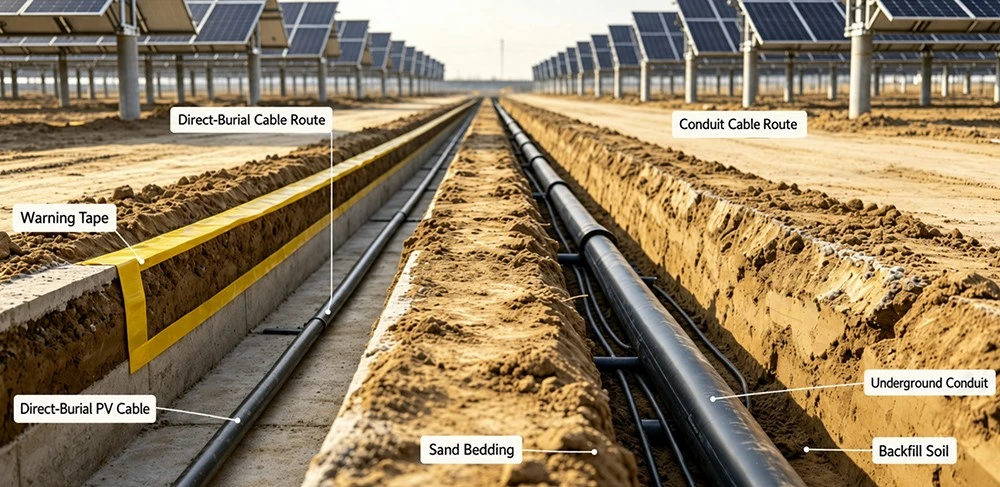

Chôn cất trực tiếp, ống dẫn và ống ngầm: Sự khác biệt là gì?

"Ngầm" mô tả vị trí chứ không phải một phương pháp cài đặt. Tuyến đường có thể sử dụng cáp tiếp xúc trực tiếp với đất, cáp bên trong mương hoặc ống dẫn hoặc hệ thống rãnh được bảo vệ-dự án cụ thể. Bằng chứng cáp và thiết kế cơ khí phải phù hợp với phương pháp đã chọn.

Ống dẫn không phải là lời hứa về một môi trường khô ráo vĩnh viễn. Nước có thể xâm nhập thông qua sự ngưng tụ, các mối nối hoặc các điểm thấp, vì vậy nhà thiết kế phải chọn các bộ phận cáp và đường dẫn cho điều kiện độ ẩm thực tế và cung cấp hệ thống thoát nước hoặc bịt kín khi hệ thống được phê duyệt yêu cầu.

Tại sao xếp hạng chôn cất ngoài trời, ướt và trực tiếp{0}}không thể thay thế cho nhau

Mô tả cáp thường bao gồm nhiều tuyên bố về hiệu suất, nhưng mỗi tuyên bố lại trả lời một câu hỏi khác nhau. Khả năng chống tia cực tím hoặc ánh sáng mặt trời liên quan đến việc tiếp xúc với bức xạ mặt trời. Sự phù hợp của vị trí-ẩm ướt liên quan đến độ ẩm. Khả năng chôn lấp-trực tiếp liên quan đến những áp lực bổ sung liên quan đến việc lắp đặt trong đất. Một thuộc tính không nên được sử dụng làm bằng chứng cho một thuộc tính khác.

Nếu nhóm dự án vẫn đang quyết định xem có cần cáp quang điện chuyên dụng hay không, trước tiên hãy xem xétCáp PV so với cáp thông thường. Không nên thay thế dây có mục đích chung chỉ vì kích thước dây dẫn của nó có vẻ tương tự nhau.

Trong bối cảnh chứng nhận UL, Hướng dẫn ứng dụng dây và cáp UL coi khả năng- phù hợp khi chôn trực tiếp như một thuộc tính được đánh giá riêng biệt. Khi áp dụng, các sản phẩm có thể mang các từ ngữ như "ĐỂ BUÔN TRỰC TIẾP", "CHẤT TRỰC TIẾP", "CHẤT TRỰC TIẾP" hoặc "CHẤT TRỰC TIẾP". Các thuộc tính kháng ẩm-vị trí và ánh sáng mặt trời-được xác định riêng biệt. Đối với các thị trường và chương trình chứng nhận khác, hãy sử dụng bản ghi và đánh dấu-dành riêng cho sản phẩm tương đương mà dự án yêu cầu.

Tám bước kiểm tra trước khi chọn cáp năng lượng mặt trời ngầm

1. Xác nhận điểm đến-Quy tắc thị trường và đặc điểm dự án

Bắt đầu với quốc gia, các quy định về điện được áp dụng tại địa phương, thông số kỹ thuật của hợp đồng, các yêu cầu về tiện ích và cơ quan có thẩm quyền hoặc kỹ sư chịu trách nhiệm nghiệm thu. Chúng xác định phương pháp nối dây được phép, bảo vệ cơ học, phân chia tuyến đường, hệ thống cảnh báo, điểm kiểm tra và độ sâu chôn lấp. Chiều sâu được sao chép từ một quốc gia, phiên bản mã hoặc dự án khác không phải là đầu vào thiết kế an toàn.

2. Xác minh chính xác cáp, không chỉ dòng sản phẩm

Yêu cầu bảng dữ liệu, chứng chỉ hoặc hồ sơ liệt kê, chỉ định sản phẩm được kiểm soát và hướng dẫn lắp đặt của nhà sản xuất để biết chính xác mẫu mã và kích thước dây dẫn được cung cấp. Danh mục danh mục của nhà cung cấp hoặc mô tả chung chung về "cáp năng lượng mặt trời" không đủ bằng chứng cho tuyến đường ngầm.

Sử dụng quy trình được ghi lại để xác minh chứng chỉ cáp năng lượng mặt trời phù hợp với chủ sở hữu hợp pháp, chỉ định cáp, kích thước bao phủ, tiêu chuẩn và trạng thái hiện tại trước khi phê duyệt.

3. Tìm bằng chứng chôn cất-Trực tiếp rõ ràng

Đối với lộ trình chôn cất trực tiếp, hãy tìm kiếm đánh giá, danh sách, phạm vi chứng chỉ, nhãn hiệu hoặc tuyên bố của nhà sản xuất trực tiếp rõ ràng áp dụng cho sản phẩm và thị trường chính xác. Không chuyển đổi biểu tượng "ngoài trời", "chịu thời tiết", "chịu nước", "vị trí ẩm ướt", "cáp PV" hoặc biểu tượng nhãn hiệu kiểm tra- thành yêu cầu chôn cất-trực tiếp.

4. Xác định điều kiện nước và thoát nước

Ghi lại lượng nước ngầm dự kiến, lũ lụt theo mùa, tưới tiêu, ngưng tụ, thoát nước và các điểm thấp. Hỏi xem tuyến đường có bị ẩm ướt liên tục, ẩm ướt liên tục hay có khả năng bị ngập nước hay không. Các bộ phận cáp, mối nối, lối vào và đường dẫn phải phù hợp với điều kiện xác định; dự án không nên dựa vào giả định rằng đường ống ngầm luôn khô ráo.

5. Đánh giá phơi nhiễm đất và sinh học

Cung cấp loại đất, độ pH hoặc ô nhiễm hóa chất nếu có liên quan, vật liệu san lấp, hóa chất nông nghiệp, mức độ tiếp xúc với muối, mối mọt hoặc động vật gặm nhấm. Đá sắc nhọn và đất lấp không được kiểm soát có thể làm hỏng lớp vỏ trong quá trình lắp đặt, trong khi đất mạnh hoặc nước đọng có thể rút ngắn tuổi thọ sử dụng nếu công trình được chọn không phù hợp.

6. Thiết kế bảo vệ cơ khí và chuyển tiếp tuyến đường

Đánh giá tải trọng của phương tiện, việc đào, đường ngang trong tương lai, lối vào móng, ống đứng và vị trí nơi cáp rời khỏi mặt đất. Thiết kế có thể yêu cầu các ống dẫn, ống bọc, tấm chắn, tấm, tấm chèn lấp đã được phê duyệt, băng đánh dấu hoặc biện pháp bảo vệ bổ sung ngay cả khi bản thân cáp được xếp hạng chôn trực tiếp. Ghi lại lộ trình cuối cùng để bảo trì trong tương lai.

7. Giữ các đầu nối và mối nối ở những vị trí đã được phê duyệt, có thể truy cập được

Không chôn đầu nối hoặc mối nối trường chỉ vì cáp có thể bị chôn vùi. Phương pháp kết nối, vỏ bọc và mối nối cần được phê duyệt về môi trường và lắp đặt riêng. Nếu có thể, hãy đặt các điểm kết nối ở những vị trí có thể tiếp cận, có thể kiểm tra được và bảo vệ quá trình chuyển đổi cáp-đến-thiết bị.

Trước khi chỉ định kết nối trường, hãy kiểm trakhả năng tương thích của cáp năng lượng mặt trời và đầu nốicho các yêu cầu về phạm vi dây dẫn, đường kính cách điện, tiếp xúc, dụng cụ uốn và giao phối.

8. Tính toán lại hiệu suất điện và nhiệt

Lắp đặt ngầm thay đổi khả năng tản nhiệt. Việc lấp đầy ống dẫn, nhóm cáp, điều kiện nhiệt của đất, nhiệt độ môi trường, chiều dài tuyến đường và dòng điện có thể ảnh hưởng đến cường độ dòng điện và sụt áp. Hoàn thành tính toán dự án sau khi tuyến đường được xác định; việc lựa chọn dây dẫn lớn hơn chỉ theo thói quen không thể thay thế cho kỹ thuật.

Để so sánh kích thước dây dẫn tập trung{0}}, hãy xemCáp năng lượng mặt trời 4mm2 và 6mm2.Áp dụng tính toán của dự án và các hệ số hiệu chỉnh có thể áp dụng trước khi chuyển đổi so sánh đó thành thông số mua hàng.

Cáp năng lượng mặt trời H1Z2Z2-K có thể được chôn cất không?

Không chỉ trên tên gọi. H1Z2Z2-K xác định loại cáp PV được liên kết với EN 50618, nhưng bản thân việc chỉ định này không được coi là ủy quyền chung cho việc tiếp xúc trực tiếp với đất. Một sản phẩm chính xác có thể được phép sử dụng trong tuyến đường ngầm, ống dẫn được bảo vệ hoặc hệ thống lắp đặt cụ thể khác trong khi việc chôn cất trực tiếp yêu cầu bằng chứng khác hoặc bổ sung.

Khi xem xét một mô hình được đề xuất, hãy so sánh các tài liệu đã được xác minh và hướng dẫn lắp đặt của nó với các yêu cầu của dự án cáp năng lượng mặt trời EN 50618 H1Z2Z2-K. Yêu cầu nhà cung cấp nêu rõ ưu đãi dành cho mục đích sử dụng ngoài trời trên mặt đất, sử dụng dưới lòng đất được bảo vệ, sử dụng ống dẫn hay chôn trực tiếp.

Dây PV UL 4703 có thể được chôn trực tiếp không?

Một số sản phẩm của PV Wire có thể được đánh giá để chôn trực tiếp, nhưng chỉ tên tiêu chuẩn hoặc nhãn "PV Wire" không phải là quyết định. Xác minh chính xác sản phẩm được chứng nhận trong cơ sở dữ liệu hiện hành và kiểm tra việc đánh dấu sản phẩm, liệt kê các thuộc tính và hướng dẫn của nhà sản xuất về khả năng chôn lấp trực tiếp-. UL lưu ý rằng các chứng chỉ cáp PV có thể được kiểm tra thông qua hệ thống Product iQ của họ.

Chôn cất trực tiếp và ống dẫn: Con đường nào tốt hơn?

Không có tuyến đường nào tự động tốt hơn. Lựa chọn chính xác phụ thuộc vào hệ thống cáp được phê duyệt, rủi ro tại địa điểm, kỹ năng lắp đặt, thiết kế nhiệt, khả năng tiếp cận vòng đời và tổng chi phí lắp đặt.

Dự án có thể kết hợp cả hai phương pháp:-chôn cáp trực tiếp trong rãnh được kiểm soát, ống dẫn tại các điểm giao cắt đường và lối vào tòa nhà cũng như-bảo vệ trên mặt đất tại các điểm chuyển tiếp mảng. Mỗi thay đổi về phương pháp phải được thể hiện trên thiết kế và đưa vào hồ sơ kiểm tra.

Những lỗi cáp quang điện ngầm phổ biến

• Chôn cáp H1Z2Z2-K thông thường vì nó có khả năng chống tia cực tím và dành cho sử dụng PV ngoài trời.
• Xử lý bằng chứng-ướt hoặc khả năng chống nước-là bằng chứng chôn cất-trực tiếp.
• Giả sử đường ống ngầm vẫn khô ráo trong suốt thời gian thực hiện dự án.
• Chôn các đầu nối, mối nối hiện trường hoặc mối nối mà không có sự chấp thuận và quy định tiếp cận rõ ràng.
• Bỏ qua đá, loài gặm nhấm, hóa học đất, thủy lợi, nước ngầm và việc khai quật trong tương lai.
• Xuất bản hoặc sử dụng một độ sâu chôn chung mà không kiểm tra các quy tắc và thiết kế tuyến đường được áp dụng tại địa phương.
• Bỏ qua các phép tính về cường độ, nhóm, đường dẫn-lấp đầy và sụt áp-sau khi thay đổi tuyến đường.
• Không chụp ảnh, lập bản đồ và dán nhãn tuyến đường đã lắp đặt trước khi san lấp.

Quy trình thiết kế cáp PV ngầm thực tế

• Lập bản đồ tuyến đường và phân loại từng đoạn: lộ thiên, khay, ống dẫn/ống dẫn, chôn trực tiếp, giao cắt, ống nâng hoặc lối vào thiết bị.
• Xác nhận các quy tắc-thị trường đích, đặc điểm kỹ thuật của dự án, yêu cầu về tiện ích và thẩm quyền chấp nhận.
• Chọn phương pháp đi dây được phép và xác định các điều kiện về nước, đất, tải trọng, loài gặm nhấm và bảo trì.
• Xác minh bằng chứng chính xác về cáp và phụ kiện cho từng đoạn tuyến đường.
• Tính toán kích thước dây dẫn, độ khuếch đại, sụt áp, nhóm, lấp đầy ống dẫn và hiệu chỉnh nhiệt.
• Chi tiết về rãnh, san lấp, bảo vệ, thoát nước, lối vào, chuyển tiếp, phân cách và nhận dạng cảnh báo.
• Tạo các điểm dừng kiểm tra, yêu cầu kiểm tra, ảnh, hồ sơ lộ trình và-tài liệu được xây dựng trước khi chèn lấp.

SINELINK có thể xem xét lịch trình cáp cùng với giải pháp cáp nhà máy điện PV để cáp mảng, định tuyến ngầm và tài liệu dự án được coi là một hệ thống chứ không phải là các mục hàng bị ngắt kết nối.

Danh sách kiểm tra RFQ cáp năng lượng mặt trời ngầm

Bao gồm các thông tin sau trong yêu cầu báo giá:

• Quốc gia dự án, địa điểm và phiên bản tiêu chuẩn hoặc mã được áp dụng tại địa phương.
• Bản vẽ tuyến đường và chiều dài theo đoạn.
• Phương pháp lắp đặt chôn trực tiếp, ống dẫn/ống dẫn, bọc thép/bảo vệ hoặc hỗn hợp.
• Đất, san lấp, nước ngầm, lũ lụt, hóa chất, động vật gặm nhấm và tải trọng cơ học.
• Tiêu chuẩn cáp bắt buộc, chứng nhận/danh sách, cấp điện áp và bằng chứng chôn cất trực tiếp rõ ràng.
• Vật liệu dây dẫn,-diện tích mặt cắt ngang, dòng điện, cấu hình chuỗi và giới hạn sụt giảm điện áp-.
• Kích thước ống dẫn, nhóm cáp, chiều dài kéo, chỗ uốn cong và các chi tiết chuyển tiếp nếu có.
• Các yêu cầu về đầu nối, mối nối, vỏ, tuyến và đầu cuối.
• Yêu cầu đánh dấu cáp, chiều dài cuộn, đóng gói, truy xuất nguồn gốc và gói tài liệu, cùng với việc kiểm tra, phê duyệt mẫu, thử nghiệm, lịch trình giao hàng và điểm đến.

Để biết thông tin tổng quan về dòng sản phẩm hiện có-, hãy xem lại mục Dây quang điện chôn trực tiếp trong danh mục cáp quang điện SINELINK. Chỉ hoàn tất giao dịch mua sau khi bằng chứng chính xác về bảng dữ liệu, kiểu máy, kích thước, nhãn hiệu và điểm đến-đã được xác nhận.

Yêu cầu đánh giá định tuyến và cáp PV ngầm

Gửi vị trí dự án, bản vẽ tuyến đường, phương pháp lắp đặt đề xuất, lịch trình điện, điều kiện môi trường và các tài liệu tuân thủ cần thiết. SINELINK có thể giúp xác định thông tin cáp phải được xác nhận trước khi báo giá và phê duyệt mẫu. Việc chấp nhận tuyến đường cuối cùng vẫn tùy thuộc vào kỹ sư dự án và cơ quan có thẩm quyền tại địa phương.

Yêu cầu đánh giá định tuyến và cáp PV ngầm.

Câu hỏi thường gặp

Cáp năng lượng mặt trời có thể được chôn dưới lòng đất?

Có, nhưng chỉ khi cáp chính xác và tuyến hoàn chỉnh phù hợp với phương pháp đi ngầm đã chọn. Việc chôn cất trực tiếp cần có bằng chứng cụ thể về sản phẩm-; nếu không thì sử dụng hệ thống được bảo vệ đã được phê duyệt như ống dẫn hoặc ống dẫn.

Có phải mọi cáp H1Z2Z2-K đều phù hợp để chôn trực tiếp không?

Không. Chỉ riêng trạng thái H1Z2Z2-K hoặc EN 50618 không được coi là bằng chứng về khả năng chôn cất trực tiếp. Kiểm tra bảng dữ liệu chính xác, phạm vi chứng nhận/liệt kê, hướng dẫn đánh dấu và lắp đặt.

UL 4703 PV Wire có được tự động xếp hạng-chôn cất trực tiếp không?

Không. Xác minh chính xác các thuộc tính, nhãn hiệu và hướng dẫn của nhà sản xuất của sản phẩm được chứng nhận. Chỉ riêng tiêu chuẩn hoặc chỉ định của PV Wire không xác lập được khả năng-phù hợp cho việc chôn cất trực tiếp.

Cáp-ướt có giống như cáp chôn-trực tiếp không?

Không. Vị trí-ẩm ướt giải quyết vấn đề tiếp xúc với độ ẩm. Khả năng chôn cất-trực tiếp là một thuộc tính riêng biệt liên quan đến việc lắp đặt trên trái đất và phải được hỗ trợ rõ ràng.

Cáp chống nắng-có phù hợp dưới lòng đất không?

Không nhất thiết phải như vậy. Khả năng chống ánh sáng mặt trời liên quan đến việc tiếp xúc với tia cực tím và không chứng tỏ được sự phù hợp khi tiếp xúc với đất, nghiền nát, đá, động vật gặm nhấm hoặc các ứng suất ngầm khác.

Ống dẫn ngầm có giữ cho cáp năng lượng mặt trời khô ráo không?

Nó không nên được coi là giữ khô. Nước có thể xâm nhập qua các điểm ngưng tụ, các mối nối và các điểm thấp nên hệ thống cáp và mương phải phù hợp với điều kiện độ ẩm dự kiến.

Đầu nối PV có thể được chôn cùng với cáp không?

Chỉ khi đầu nối hoặc hệ thống nối chính xác được phê duyệt rõ ràng cho việc lắp đặt và điều kiện môi trường đó. Giữ các điểm kết nối có thể truy cập và kiểm tra được ở bất cứ nơi nào thiết kế cho phép.

Cáp năng lượng mặt trời nên được chôn sâu bao nhiêu?

Không có độ sâu chung áp dụng cho mọi quốc gia, phương pháp nối dây hoặc địa điểm. Sử dụng các yêu cầu được áp dụng tại địa phương và thiết kế dự án cho hệ thống đã chọn, các điều kiện tải, giao cắt và bảo vệ.

Nhà cung cấp cáp chôn lấp-trực tiếp nên cung cấp thông tin gì?

Yêu cầu bảng dữ liệu mô hình chính xác, bằng chứng chôn cất trực tiếp, chứng chỉ hoặc danh sách hiện hành, đánh dấu cáp, kích thước được bảo hiểm, cấp điện áp, hướng dẫn của nhà sản xuất và tài liệu truy xuất nguồn gốc.

Tài liệu tham khảo kỹ thuật

IEC 62548-1:2023 - Mảng quang điện - Phần 1: Yêu cầu thiết kế- Bản ghi tiêu chuẩn IEC chính thức.

IEC 62930:2017 - Cáp điện dùng cho hệ thống quang điện có điện áp định mức 1,5 kV DC- Bản ghi tiêu chuẩn IEC chính thức.

Hướng dẫn ứng dụng dây và cáp UL -- Hướng dẫn đăng ký và đánh dấu UL chính thức.

Giải pháp UL - Kiểm tra và chứng nhận cáp quang điện (PV)- Tổng quan về chứng nhận cáp UL PV chính thức.
